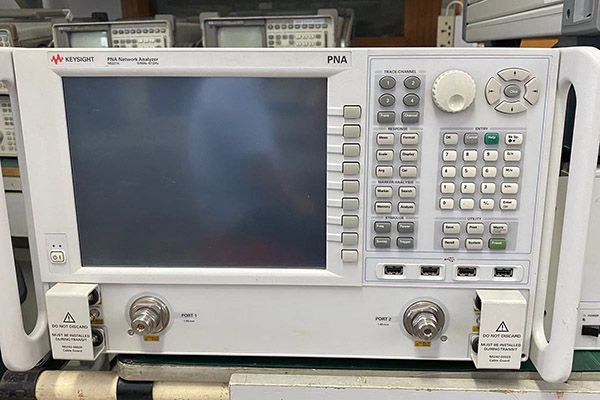

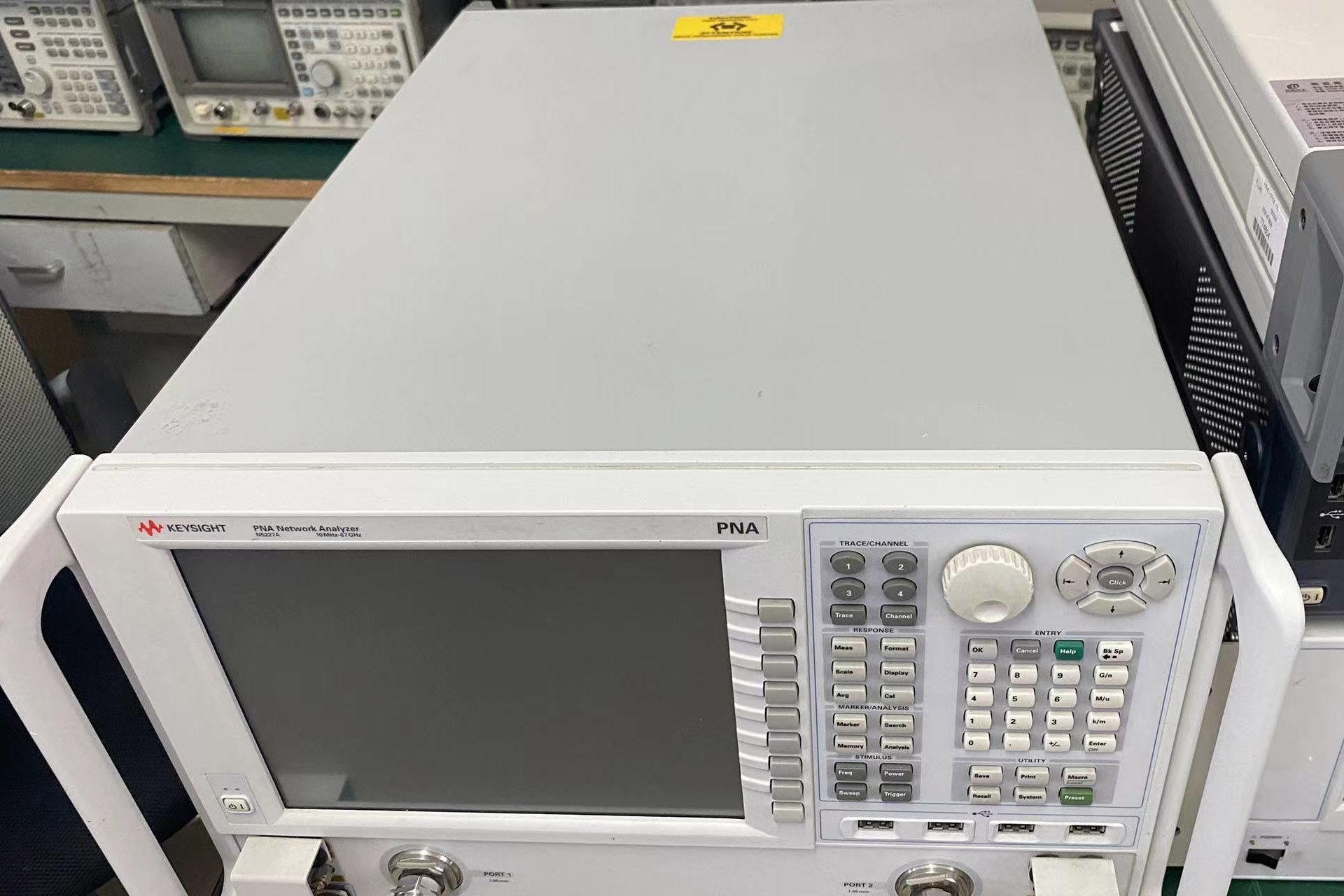

是德科技N5227A PNA 微波網絡(luò )分析儀，67 GHz

概述和特性

硬件配置：

1. 頻率范圍：覆蓋10 MHz - 67 GHz，能滿足5G通信、衛星通信、雷達系統等高頻測試需求，可對5G毫米波頻段設備精準測量。

2. 端口數量：擁有4個測試端口，能同時測量多端口網絡(luò )，測試多通道放大器、雙工器等復雜器件時，可一次性完成各端口傳輸和反射參數測量，提升效率。

3. 動態范圍：高達145 dB（典型值），在高頻率和寬頻段測量中，能精準區分大、小信號，評估高隔離度器件優勢明顯。

4. 輸出功率：范圍為 - 47 dBm至 + 13 dBm，可精細調節。測試低噪聲放大器降低功率防飽和，測試高功率放大器提供足夠激勵。

5. 掃描速度：全頻段掃描每秒可達7000個點，快速掃描縮短測試時間，適合生產線批量測試。

6. 中頻帶寬：可在1 Hz - 5 MHz間調整。窄帶寬提高微弱信號測量靈敏度，寬帶寬加快測量速度。

7. 顯示系統：12.1英寸彩色觸摸屏，界面直觀，操作便捷，清晰展示測量結果與圖形，方便數據分析。

軟件配置：

1. 基礎測量功能：能直接測量S參數、傳輸增益等多種參數，結果以史密斯圓圖等多種圖形顯示，便于多維度分析。

2. 高級應用選件

○ 時域分析：將頻域結果轉換為時域信息，分析信號時域特性，定位電路故障點和不連續性。

○ 噪聲系數測量：結合外部噪聲源，精確測量器件噪聲系數，評估低噪聲器件性能。

○ 非線性測量：分析器件諧波失真等非線性特性，助力優化射頻功率放大器性能。

○ 校準功能：提供單端口、雙端口、電子校準等多種方式，電子校準操作簡單快捷，消除系統誤差，提高測量準確性。
