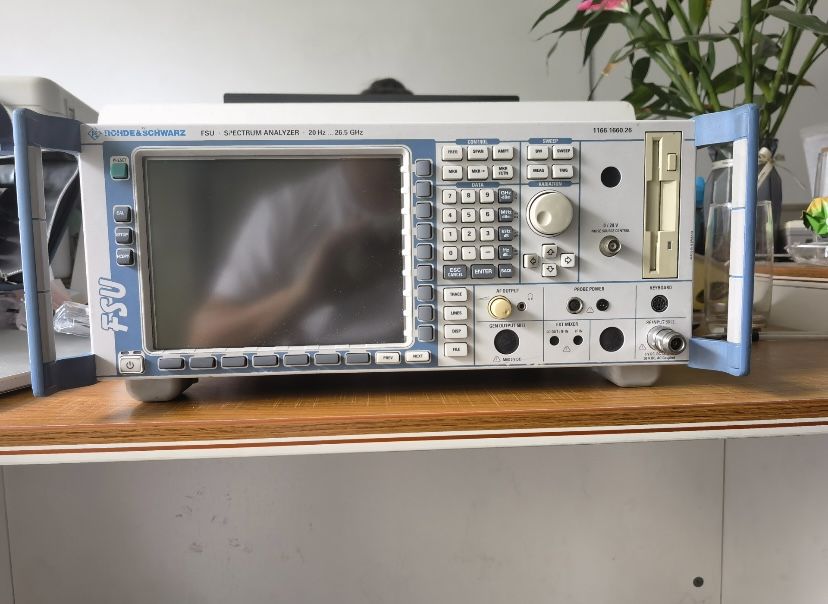

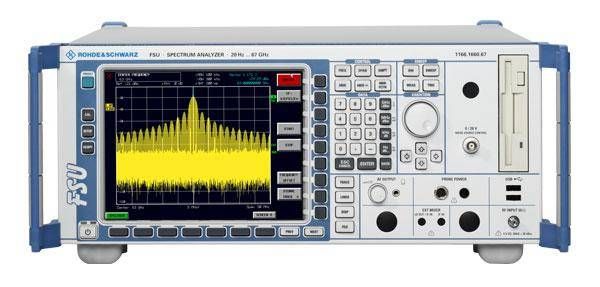

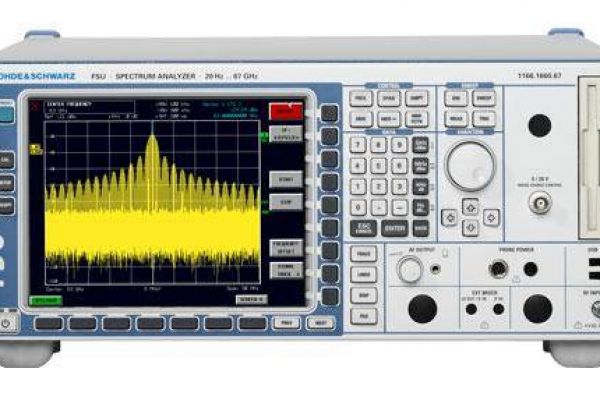

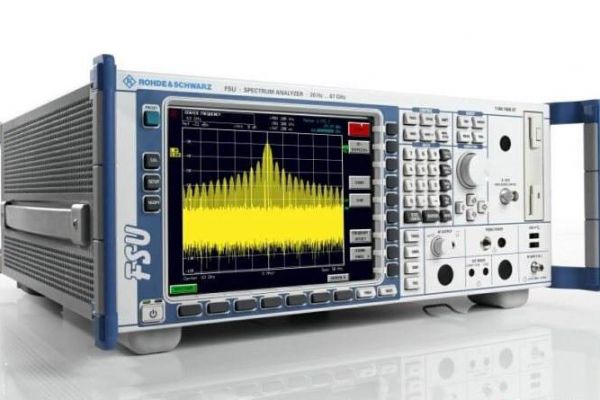

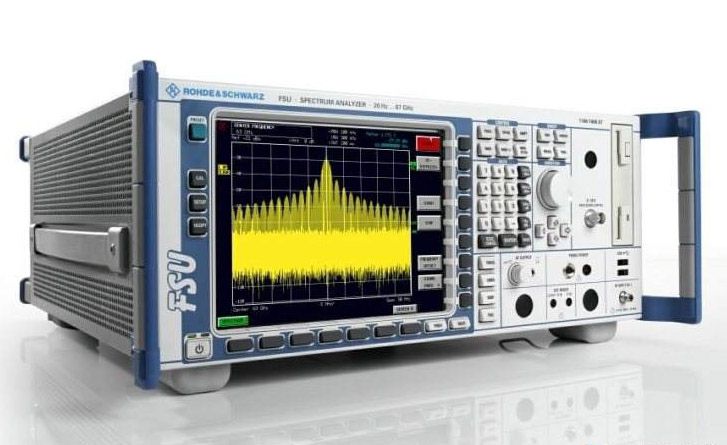

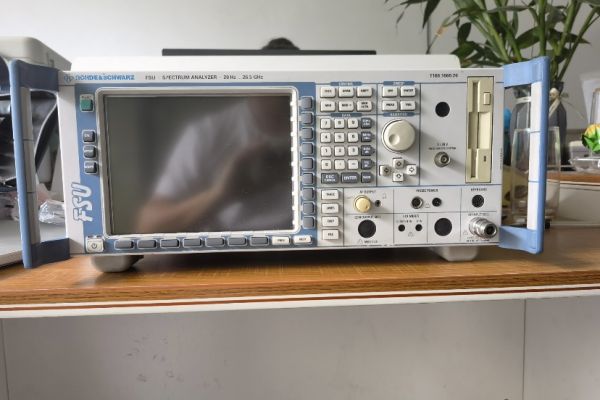

R&S?FSU 頻譜分析儀

產品簡介：

?R&S FSU 是一款高性能頻譜分析儀，它具有出色的相位噪聲、動態范圍、測量精度，可滿足射頻分析的任何挑戰，可廣泛用于 67GHz 以下的航空航天和國防或常規微波應用領域

產品特點：

?頻率范圍 20 Hz ～ 3.6 GHz、8 GHz、26.5 GHz、43 GHz、46 GHz、50 GHz 和 67 GHz (使用外部混頻器可達到 110 GHz/1 THz)

?卓越的射頻性能

    相位噪聲低 -- –128 dBc (1 Hz)，10 kHz載波偏置下的典型值為–133 dBc (1 Hz)

    DANL –158 dBm (1 Hz)

    三階截止點（TOI）典型值 +25 dBm

?分辨率帶寬 1 Hz ～ 50 MHz

?動態范圍最高，例如 3GPP ACLR 測量時高達 84 dB

?采用預放 (R&S?FSU-B24) 測量 DANL 時

    典型值–168 dBm (1 Hz)，20 GHz 時

    典型值–155 dBm (1 Hz)，50 GHz 時

?TOI、MC ACP(R)、OBW、CCDF、APD 等測量功能

?滿足蜂窩標準、無線連接性標準和一般性標準的測量應用，例如相位噪聲、噪聲系數、矢量信號分析等等

R&S?FSU 出色的射頻性能：

?出色的射頻性能一直是羅德與施瓦茨頻譜分析儀的標志，R&S?FSU 繼承了這一傳統，具有以下無可比擬的卓越的射頻指標

頻率范圍：

?R&S?FSU3：20 Hz ~ 3.6 GHz

?R&S?FSU8：20 Hz ~ 8 GHz

?R&S?FSU26：20 Hz ~ 26.5 GHz

?R&S?FSU43：20 Hz ~ 43 GHz

?R&S?FSU46：20 Hz ~ 46 GHz

?R&S?FSU50：20 Hz ~ 50 GHz

?R&S?FSU67：20 Hz ~ 67 GHz

射頻性能：

?DANL 測量的典型值為 -158 dBm (1Hz)（無預放）

?單邊帶相位噪聲典型值 - 133 dBc (1Hz) @ 10 kHz 偏離，載波 640 MHz

?相位噪聲典型值 - 160 dBc/Hz @ 10 MHz 偏離，載波 640 MHz

?三階截止點典型值 25 dBm

?1 dB壓縮點典型值 13 dBm

?WCDMA ACLR 動態范圍為 77.5 dB / 84 dB（采用噪聲校正）
