安捷倫E8267D，歡迎咨詢

我公司現貨儲備，歡迎咨詢了解！

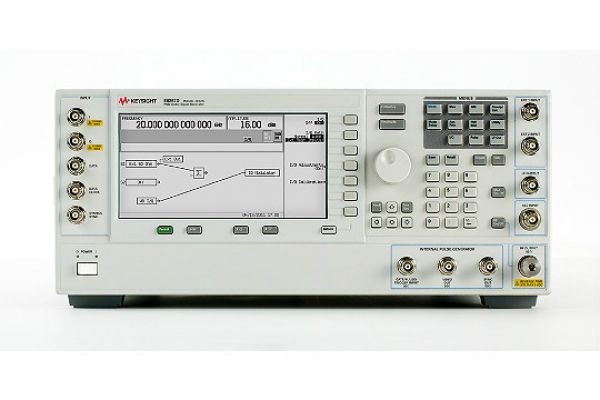

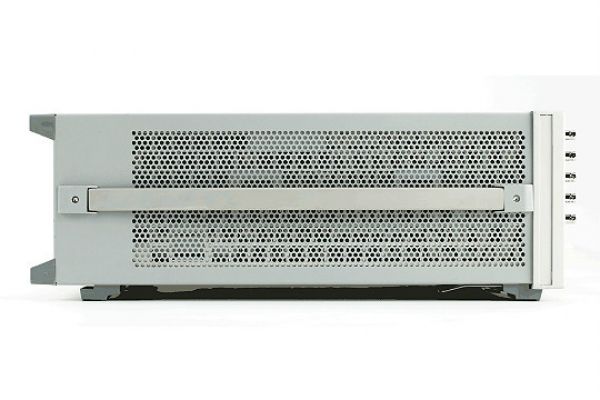

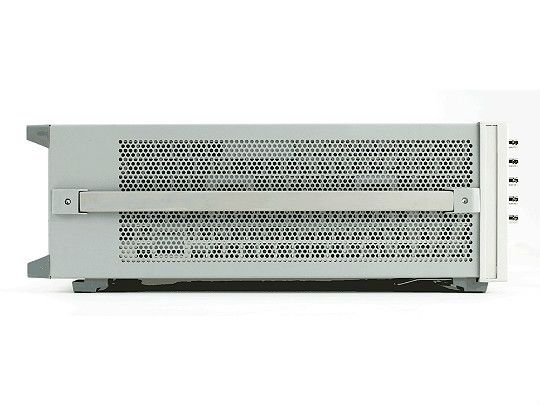

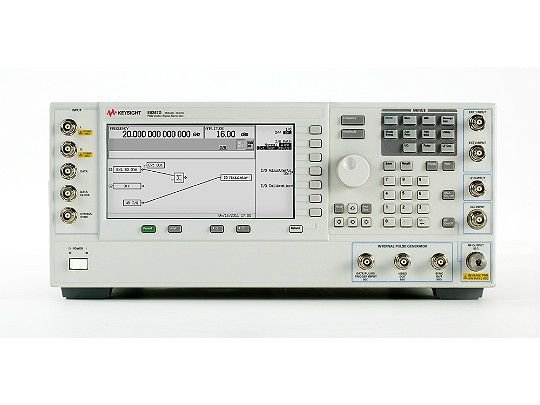

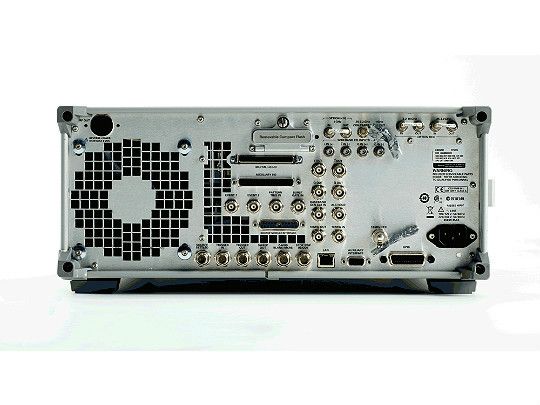

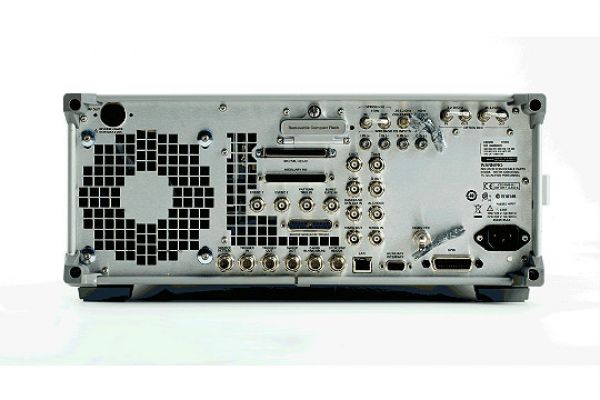

安捷倫E8267D信號發生器
頻率范圍：250KHZ--20/31.8/44GHZ
動態范圍：-130dbm-+13dbm

• 計量級性能以及通用功能結合真實的寬頻帶雷達、電子戰和衛星通信波形支持接收機測試

• 高達 4 GHz 帶寬能夠仿真復雜的電磁環境

• Signal Studio 軟件可以幫助您加快復雜信號的創(chuàng )建速度：脈沖創(chuàng )建、噪聲功率比（NPR）、多音頻信號、無線等

• 1 GHz（10 kHz 偏置）時 143 dBc/Hz 的出色 SSB 相位噪聲能夠確保滿足更復雜的信號要求

頻率 100 kHz 至 44 GHz，擴展至 1.1 THz

頻率選件 13、20、31.8、44 GHz，可擴展至 1.1 THz

性能水平 ◆◆◆◆◆◇

1 GHz 時的輸出功率 -130 dBm 至 +21 dBm

1 GHz 時，20 kHz 頻偏處的相位噪聲 -143 dBc/Hz

頻率轉換 < 16 ms

1 GHz 時的諧波

≤ 28 至 ≤ -55 dBc

IQ 內部/外部調制帶寬 80 MHz 至 4 GHz

1 GHz 時的非諧波

≤ 50 至 ≤ -80 dBc

掃描模式

列表

步進

斜波

基帶發生器模式 波形回放與實時

軟件——通用

模擬 I/Q 輸入

定制 I/Q 圖

數字 I/Q 輸入

I/Q 波形

抖動注入

多音，NPR

噪聲（AWGN）

脈沖

實時 I/Q

AM, FM, PM

ASK

FSK, MSK

MATLAB

PSK

QAM

軟件——蜂窩/無線連通性

藍牙

1xEV-DO

802.11 WLAN

802.16 WiMAX

EDGE Evolution

GPRS/EGPRS

GSM/EDGE

HSPA, HSPA+

NADC, PDC

PHS, DECT

TD-SCDMA

TETRA, APCO

UWB

W-CDMA

cdma2000

cdmaOne

軟件——音頻/視頻廣播

ATSC, ATSC-M/H

CMMB

DOCSIS DS

DTMB

DVB-C/S/S2

DVB-T/H/T2

ISDB-T/TSB/TB/Tmm

J.83 Annex A/B/C

軟件——檢測/定位/跟蹤/導航

GNSS 波形

雷達

GPS

波形回放存儲器 64 Msa

1 GHz 時的頻率調制偏移 2 MHz

100 kHz 頻偏時的頻率調制率 直流至 10 MHz

普通模式下的相位調制偏移 10 至 1280 rad

高帶寬模式下的相位調制偏移 1 rad 至 128 rad

幅度調制深度 90％

幅度調制率 0 至 100 kHz

可用應用  是

矢量  是
